نگاهی نزدیک به خنک‌کننده کارت گرافیک‌های RTX 3080 و RTX 3090

انویدیا با ارائه معماری Ampere در نسل جدید کارت گرافیک‌هایش مجبور به بازطراحی سیستم خنک‌کننده آن‌ها به‌منظور پشتیبانی از میزان بالاتر TDP شده است. دو کارت گرافیک RTX 3080 و RTX 3090 ازلحاظ سیستم خنک‌کننده پیشرفته‌تر هستند اما RTX 3070 هم برخی از ویژگی‌های آن‌ها را دریافت کرده است. ازآنجایی‌که این کارت میزان TDP بالایی نسبت به نسل پیشین کارت گرافیک‌ها ندارد، نیاز به خنک‌کننده انقلابی وجود نداشته است.

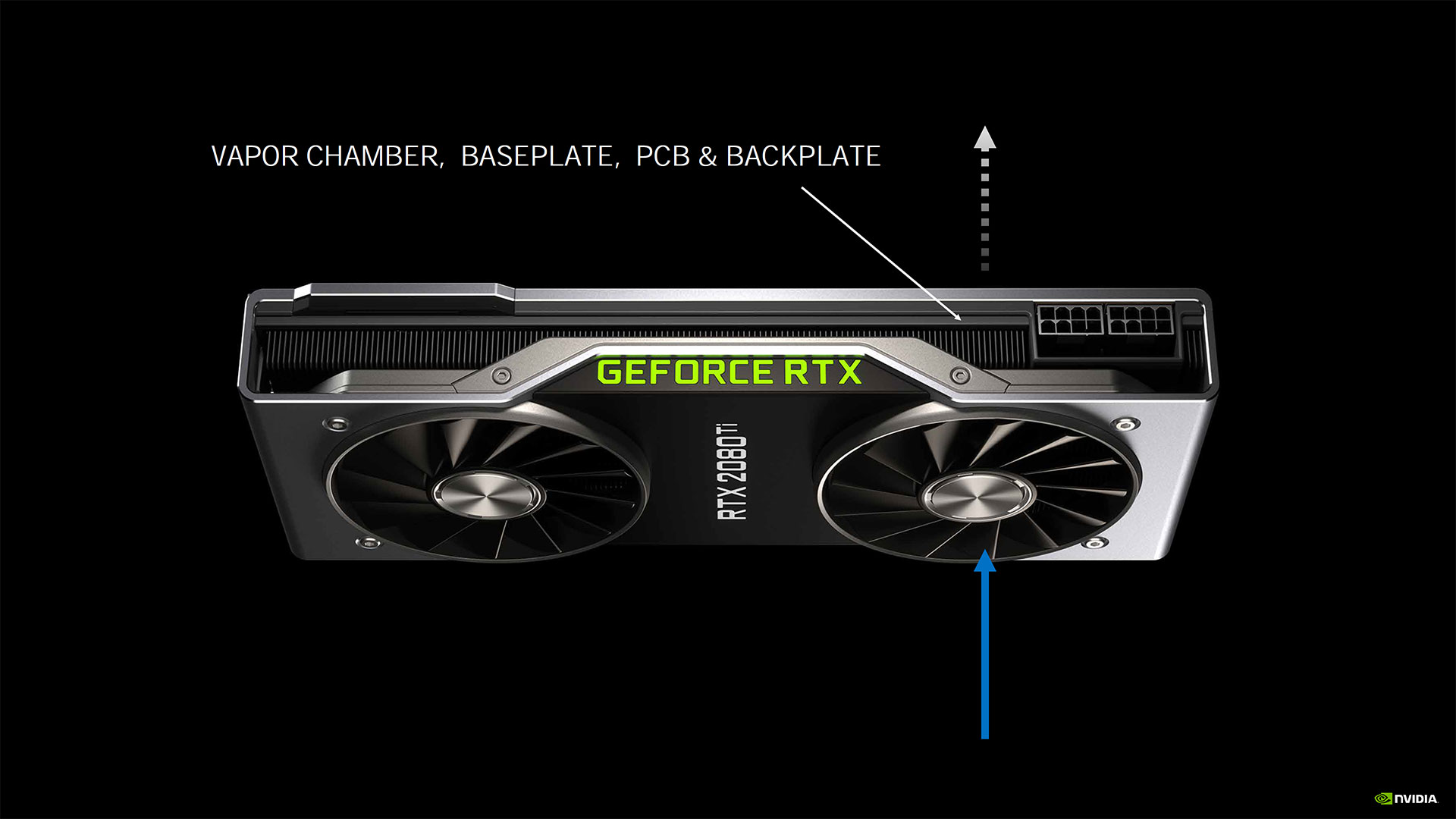

طراحی رادیکال سیستم خنک‌کننده کارت گرافیک‌های RTX 3080 و RTX 3090 Founders Edition نشان از ارائه یک‌راه حل جالب برای مشکل قدیمی است. برای فهم طراحی ابتدا به تصویر زیر نگاهی بیندازید تا بتوانیم درک بهتری از واژها و جمله‌های بعدی پیدا کنیم. با نگاه به سیستم خنک‌کننده کارت گرافیک‌های سری 20 می‌توانیم طراحی ساده‌ای با دو فن پرقدرت را مشاهده کنیم که هوا را به‌طور مستقیم از سینک گرمایی می‌دمند و گرما را دور می‌کند. این گرما از طریق بخش‌های پشت و کناره‌های سخت‌افزار خارج می‌شود.

انویدیا اشکال این روش قدیمی را پیداکرده است و باور دارد که جریان هوا باعث دور شدن گرما به‌طور کامل نمی‌شود. به‌منظور خروج کامل گرما از چیپ گرافیکی، موقعیت خنک‌کننده‌ها طوری تنظیم‌شده است که یکی از آن‌ها در قسمت بالا و پشت قطعه باشد و دیگری در قسمت پایین و جلو که بیشترین میزان دفع گرما را ارائه می‌کنند. درصورتی‌که یک کارت گرافیک را با الگوی چرخش هوای سنتی استفاده کنید، به‌جای اینکه گرما از کارت دفع شود، بیشتر هوا داخل فن گیر می‌افتد.

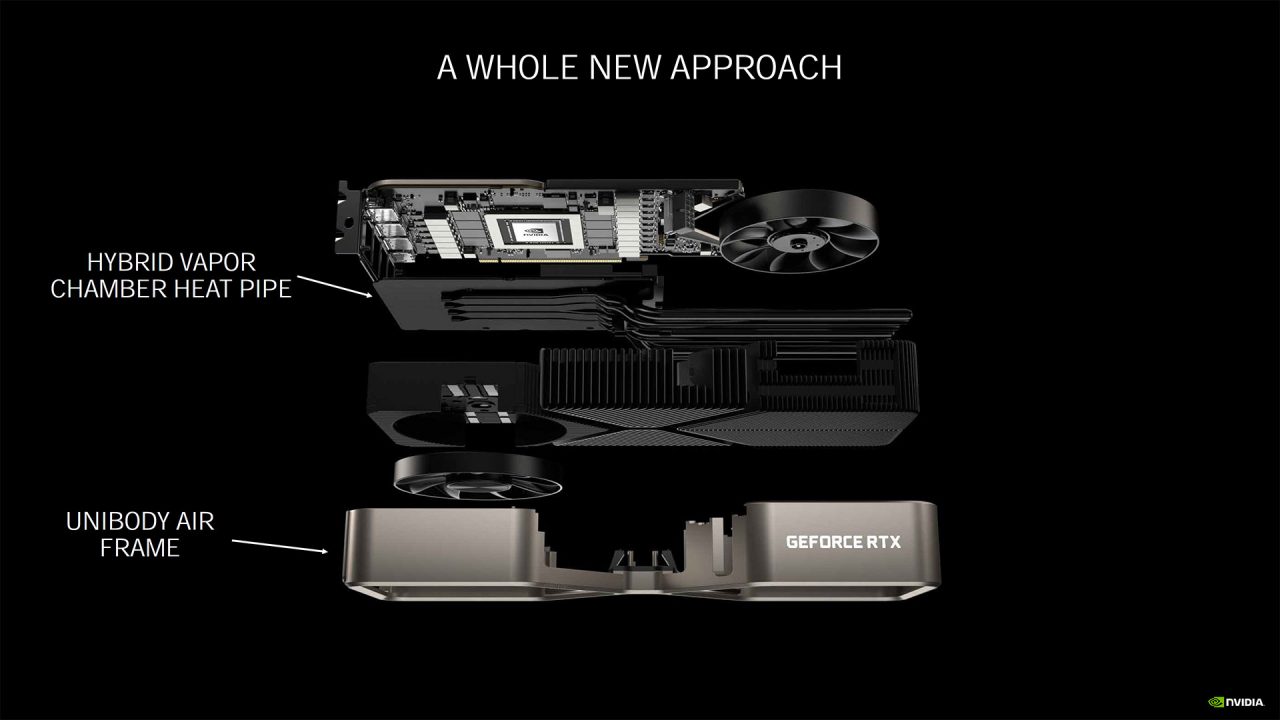

طراحی سنتی قادر به خروج گرما به‌طور بهینه نیست و برای همین است که دمای گوشه‌های کارت تا 90 درجه هم بالا می‌رود که باعث افزایش مقاومت در مقابل دفع هوا می‌شود. Nvidia سیستم خنک‌کننده سنتی را با یک کولر هیبرید بخار جایگزین کرده است. فن سمت چپ، هوا را به صفحه اصلی می‌دمد و گرما را از بخش PIC-E خارج می‌کند. فن سمت راست هم هوا را از سمت کانال‌های گرمایی به بیرون می‌کشد و به سمت کولر پردازنده اصلی می‌برد و گرما از طریق فن اصلی سیستم خارج می‌شود.

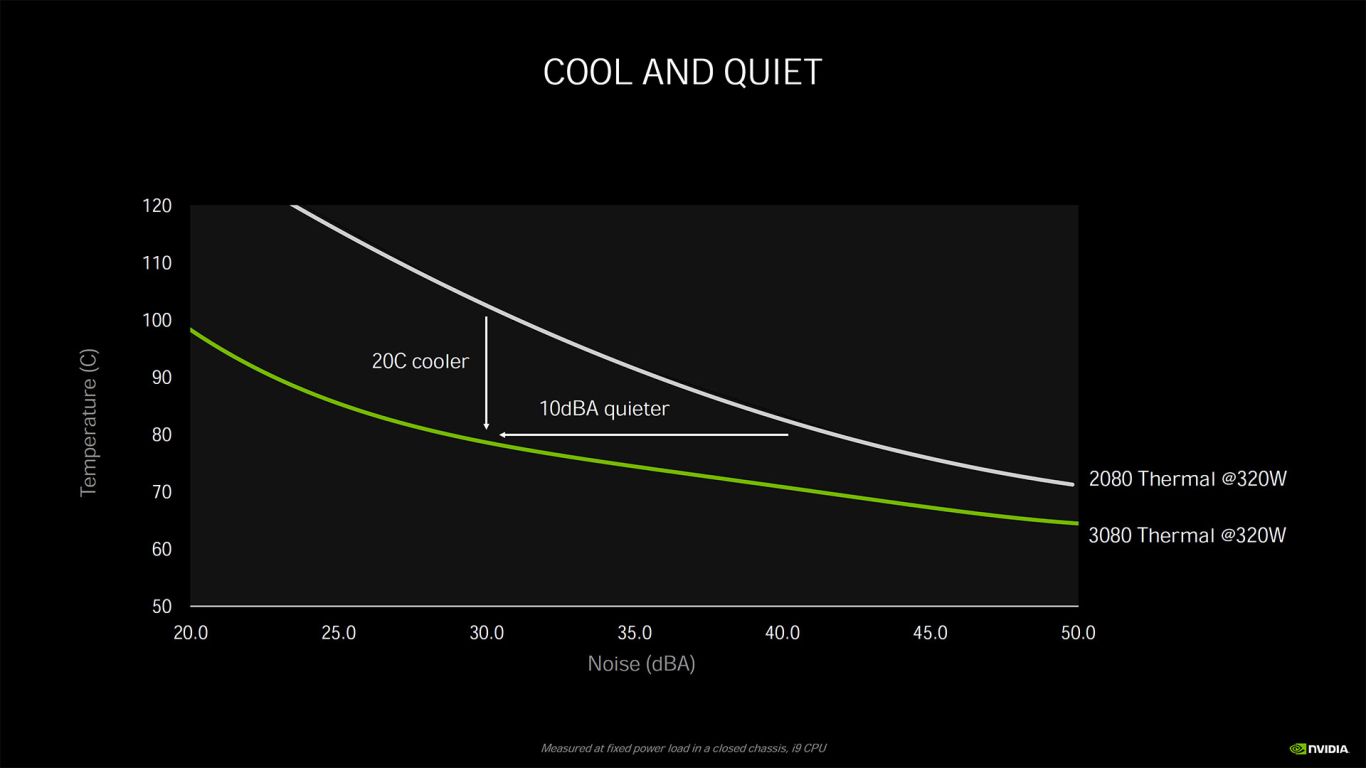

Nvidia باور دارد که میزان دمای کارت گرافیک حدود 20 درجه کاهش‌یافته است و نویز هم به میزان 10dBA نسبت مدل‌های قدیمی‌تر کم شده است. کارت گرافیک RTX 3090 به کاربران اجازه اورکلاک را بدون افزایش دما و نویز بیش‌ازحد می‌دهد که نکته بسیار مهمی است. تنها مشکل این طراحی آن است که گرما مستقیماً از طریق کولر پردازنده دفع می‌شود و سؤال آن است که آیا این باعث افزایش دمای پردازنده نمی‌شود؟

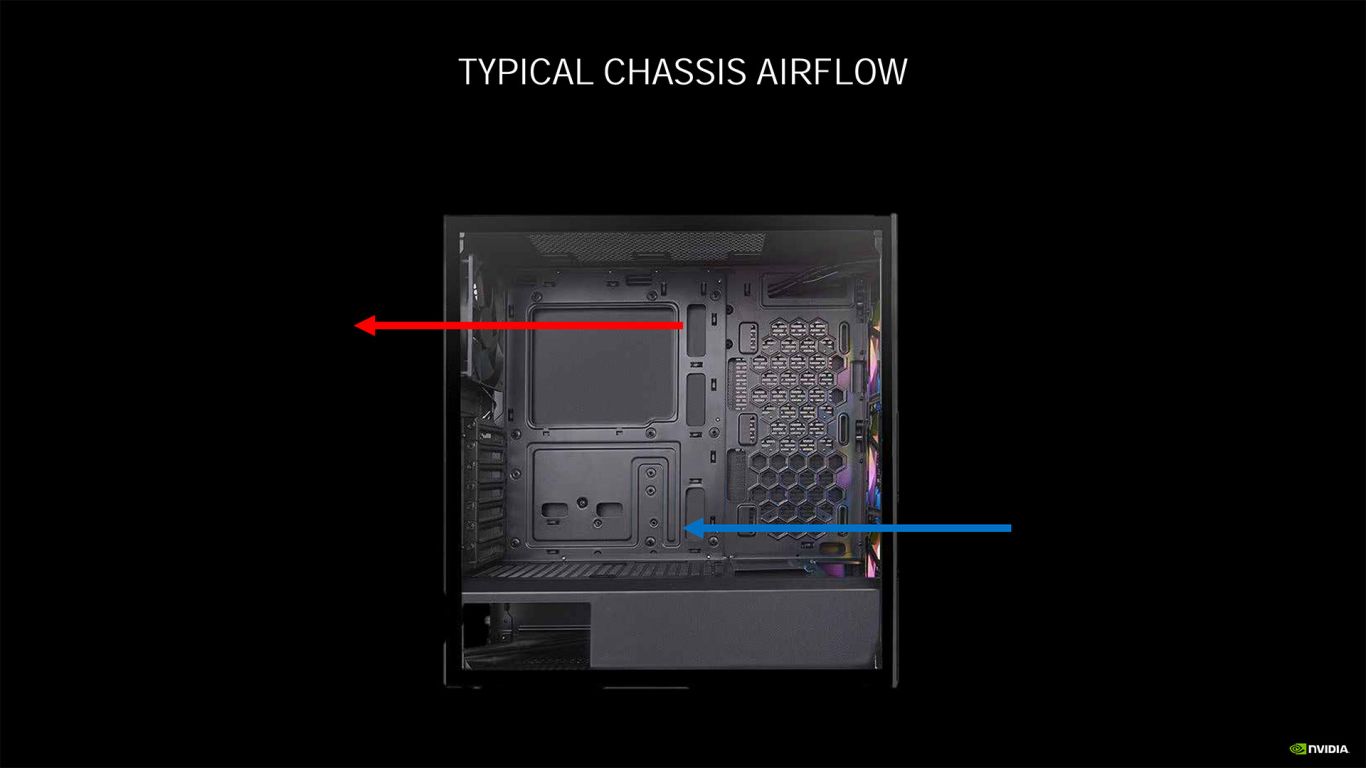

بیشتر گرمای کارت گرافیک‌ها در آخر از طریق فن اصلی سیستم تهویه می‌شود اما مشخص نیست تأثیر فن‌های RTX 3080 و RTX 3090 Founders Edition روی پردازنده اصلی چطور خواهد بود. باید تا زمان عرضه کامل کارت گرافیک‌ها منتظر بمانیم.

منبع: TomsHardware
